Мы привыкли думать: сделала декатировку — и ткань «стабилизировалась», можно шить. Но потом проходит время, мы стираем готовое изделие… и оно садится. Или еще хуже: садится после каждой второй стирки. Почему?
Потому что декатировка проверяет только одно действие. А ткань может реагировать по-разному и не сразу.
Два разных воздействия: вода и температура
Усадка может происходить от двух разных факторов:
- От воды (стирка, замачивание)
- От температуры (утюг, пар, дублирование, ВТО)
Ткань может:
- Не садиться от утюга, но сильно садиться в воде.
- Не садиться в воде, но «плыть» от горячего пара.
- Или вообще не реагировать ни на то, ни на другое.
Поэтому просто прогладить ткань утюгом — недостаточно. Это ничего не скажет вам о том, что случится с изделием после первой стирки.
Три вида усадки. Самое важное!
Мало того, усадка может быть неоднократной. То есть ткань садится не один раз и всё, а продолжает уменьшаться при каждом новом воздействии.
Нужно понимать, с каким типом усадки мы имеем дело:
Нужно понимать, с каким типом усадки мы имеем дело:
Представьте: вы сшили брюки. Постирали — сели. Постирали второй раз — снова сели. Через полгода они уже не налезают. Это не брак. Это просто свойство ткани: постоянная усадка от воды. Вы не узнали об этом заранее, потому что не сделали тест. А если бы узнали — просто не стали бы шить из неё брюки. Сшили бы пиджак (который не стирают, а отдают в химчистку) — и проблемы бы не было.
Чтобы так не попадать, нужен тест на усадку. Он делается 15 минут и отвечает на все вопросы ДО того, как вы начали кроить.
Как правильно сделать тест на усадку. Пошаговый алгоритм.
Этап 1. Готовим образец
- Отступаем от кромки минимум 10 см (кромка может тянуться по-другому, нам нужен чистый эксперимент).

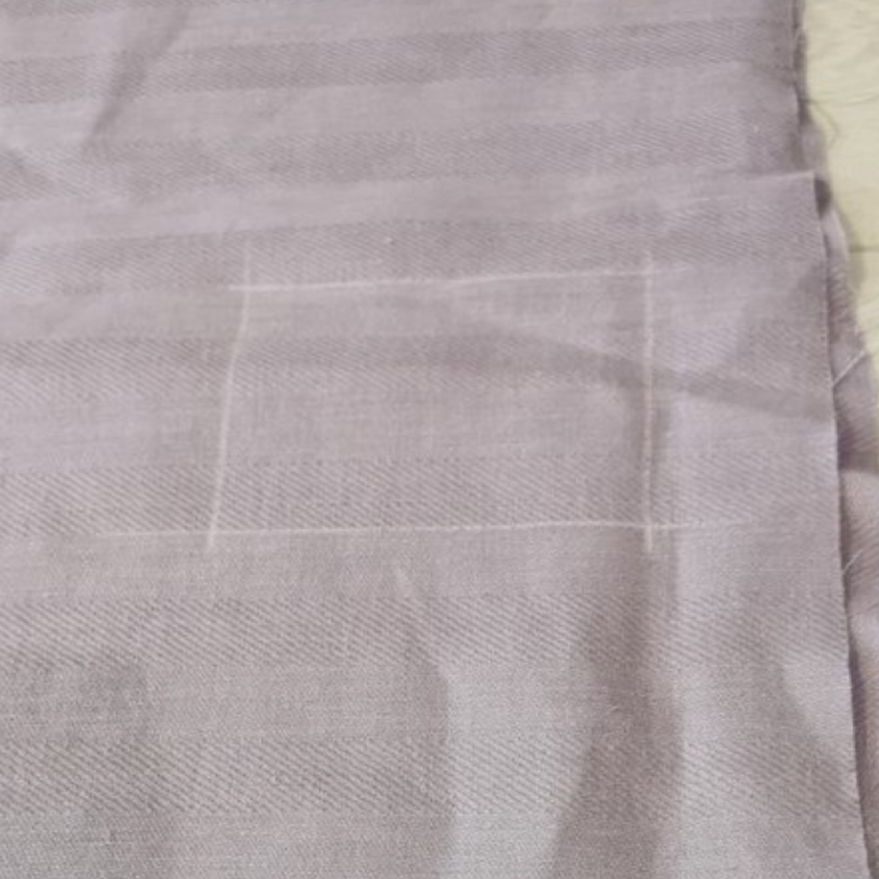

- Рисуем квадрат 10×10 см. Можно мелом, мылом, исчезающим фломастером — чем угодно.
3. Прокладываем ручные стежки по контуру квадрата. Это важно: если линии сотрутся, стежки останутся, и вы точно найдете свои границы для замеров.
Этап 2. Проверяем реакцию на ТЕМПЕРАТУРУ
- Нагрев. Выставляем утюг на максимальную температуру. Пар не используем.
- Воздействие. Прикладываем утюг к ткани и держим:
- для блузочных и костюмных тканей — 25 секунд
- для тканей со льном, шерстью, пальтовых и трикотажа — 35 секунд
Если увидели изменения ткани (пожелтение, оплавление, изменение фактуры) — снижаем температуру на утюге до 100 градусов и снова ставим утюг на то же время. Снова осматриваем визуально.
Возможна ситуация: при 100 градусах ткань не меняет свойства, остается такой же, как была. И мы это поняли до пошива и раскроя.
Возможна ситуация: при 100 градусах ткань не меняет свойства, остается такой же, как была. И мы это поняли до пошива и раскроя.
Что это меняет?
- Весь пошив мы теперь будем выполнять на той температуре, которую ткань выдерживает и не меняет свойства.
- Дублерин мы теперь выбираем не первый попавшийся, а тот, у которого в техническом описании написана температура работы 90−100 градусов.
- Если на этот момент не обратить внимание — дублерин точно отклеится, просто не приклеится как надо. А переделывать уже готовое изделие — боль и потери времени.

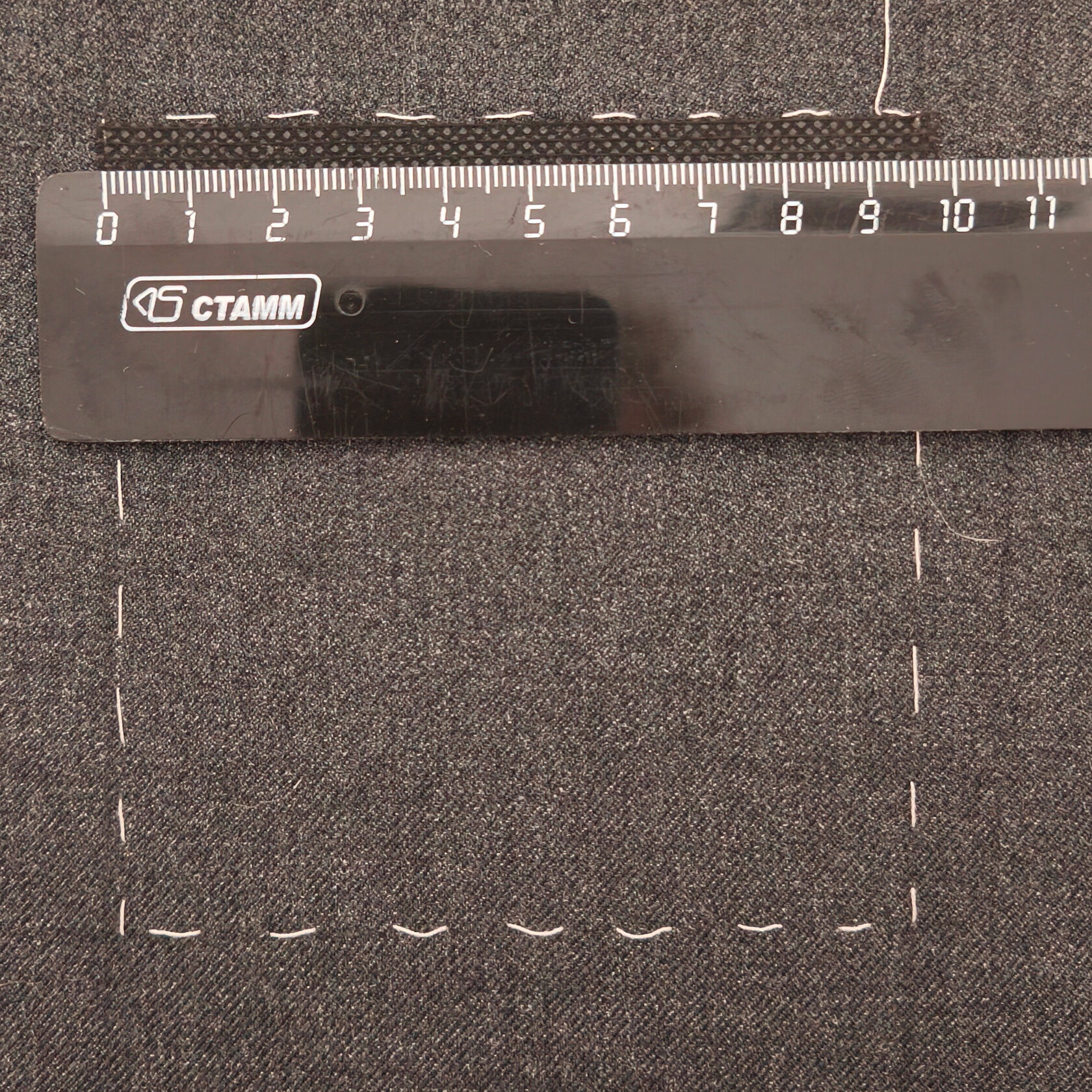

1. Замер. Берем линейку (ту самую, которой пользовались при построении) и измеряем квадрат по основе и по утку. Даже если изменений нет — записываем.
2. Повторяем еще ДВА раза. Даем ткани полностью остыть и снова ставим утюг на 25−35 секунд. И так три раза подряд.
Зачем? За один раз усадка может быть микроскопической — 0,5 мм, вы ее даже не заметите. Но за три раза накопится, например, 1 мм. Это 1%. Вроде немного. Но если у вас большой размер или сложный узел (воротник, карман), эти проценты сложатся — и деталь просто не совпадет по срезам.

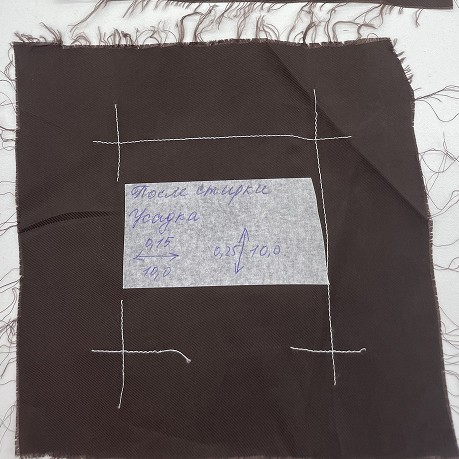

3. Записываем итог:
- усадка по основе (суммарно за три раза)
- усадка по утку (суммарно за три раза)
- изменился ли цвет
- изменилась ли жесткость
- не расплавилась ли ткань
Этап 3. Проверяем реакцию на ВОДУ
Теперь проверяем, как ткань поведет себя при стирке и паре при ВТО.

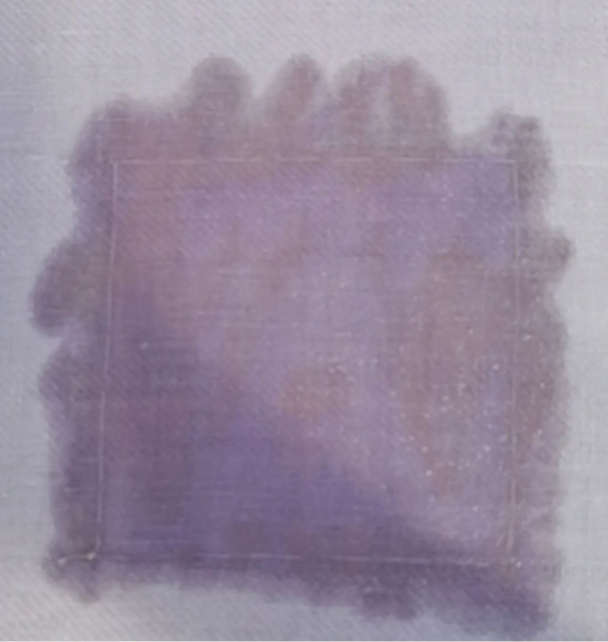

- Увлажнение. Берем пульверизатор и обильно смачиваем тот же квадрат, если реакция на температуру 0% (или новый рядом, если есть хоть какие-то изменения). Волокна должны впитать столько воды, сколько могут.
- Сушка утюгом. Идем на раскаленный утюг и полностью высушиваем ткань.
- Замер. Снова измеряем квадрат по основе и по утку.
- Повторяем еще ДВА раза. Снова увлажняем, сушим, измеряем. Так мы поймем: усадка первичная (только первый раз), вторичная (проявилась на второй-третий раз) или постоянная (садится при каждом намокании).
ПРИМЕР
Вы провели тест и поняли, что ткань даёт усадку, например, два раза, а затем становится стабильной.
Вы провели тест и поняли, что ткань даёт усадку, например, два раза, а затем становится стабильной.
Что делать дальше?
Ваша задача — пройтись два раза по всей ткани раскалённым утюгом, а лучше прессом, чтобы сделать это быстрее. Тогда вы получите готовый, стабильный отрез ткани.
Ваша задача — пройтись два раза по всей ткани раскалённым утюгом, а лучше прессом, чтобы сделать это быстрее. Тогда вы получите готовый, стабильный отрез ткани.
Что дает этот тест на самом деле?
Когда делать этот тест?
До конструирования!
Почему? Потому что, увидев реальные свойства ткани, вы можете:
Почему? Потому что, увидев реальные свойства ткани, вы можете:
- заложить процент усадки прямо в выкройку (сделать детали длиннее/шире на эти проценты)
- отказаться от этой ткани для данной модели, если видите, что она не подходит (например, постоянная усадка от воды для брюк)
- выбрать правильный дублерин (не тот, который «вроде подходит», а тот, который точно подходит по температуре плавления клея)
- сразу знать, как стирать готовое изделие и можно ли его вообще стирать
Потратить 15 минут на тест — дешевле, чем выбросить готовую вещь через полгода. Или чем перекраивать детали, потому что после ВТО всё «поплыло».
Углубиться в мир тканей, узнать больше о их свойствах можно на моем курсе по МАТЕРИАЛОВЕДЕНИЮ
